方案一
周界前端设备(脉冲围栏主机/张力围栏主机/泄露电缆主机/振动光纤主机)采用网络通讯,通过光纤收发器接入交换机,并使用网络单机控制软件SW3500进行集中管理。

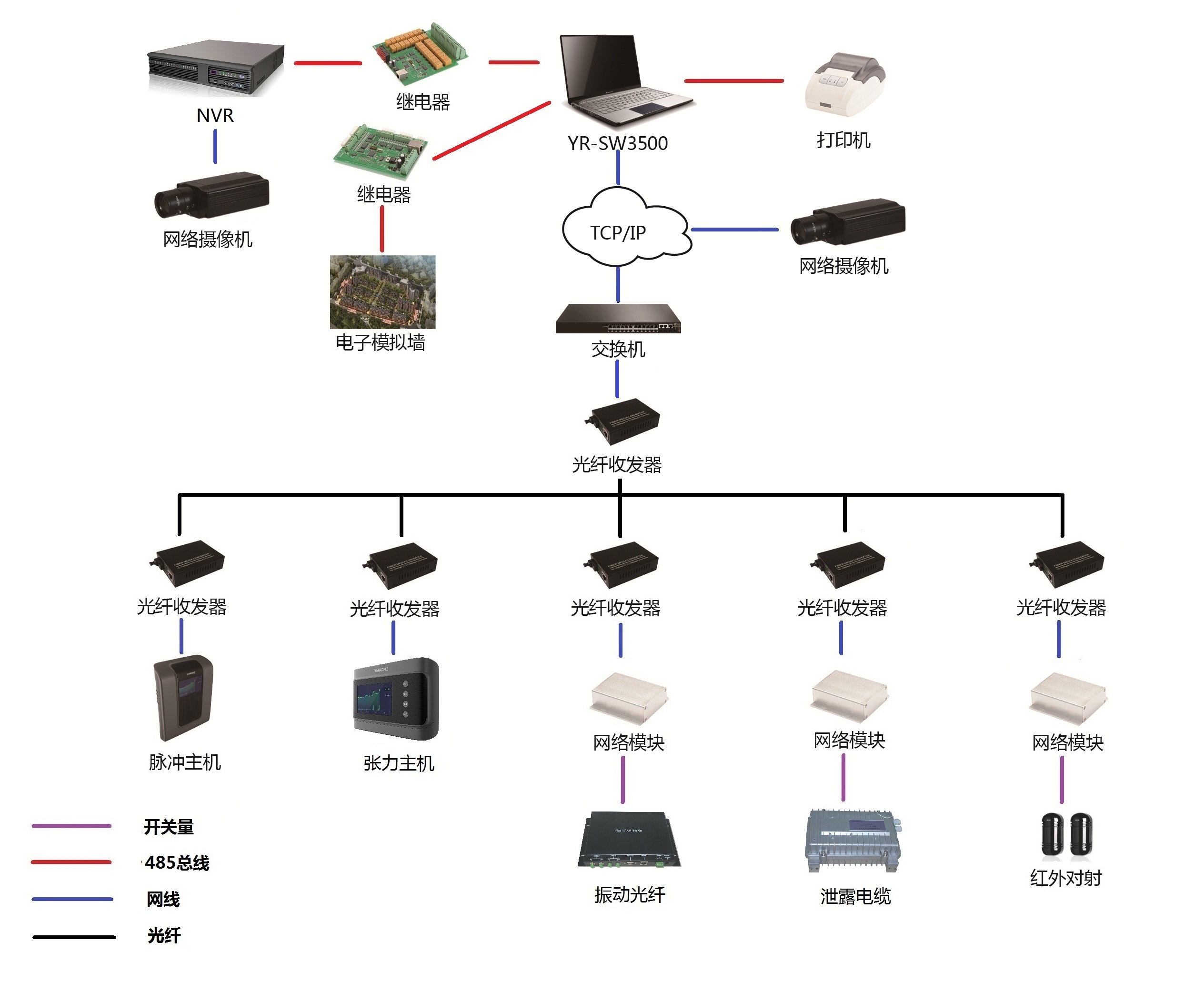

系统架构图:
方案二
周界每0.6~1公里放置一台485光端机,这0.6~1公里区域内的前端设备(脉冲围栏主机/张力围栏主机/泄露电缆主机/振动光纤主机),通过RS485总线的方式接入到485光端机上。485光端机通过光纤汇聚到中心控制室,接入报警主机,并通过网络单机控制软件SW3500进行集中管理。

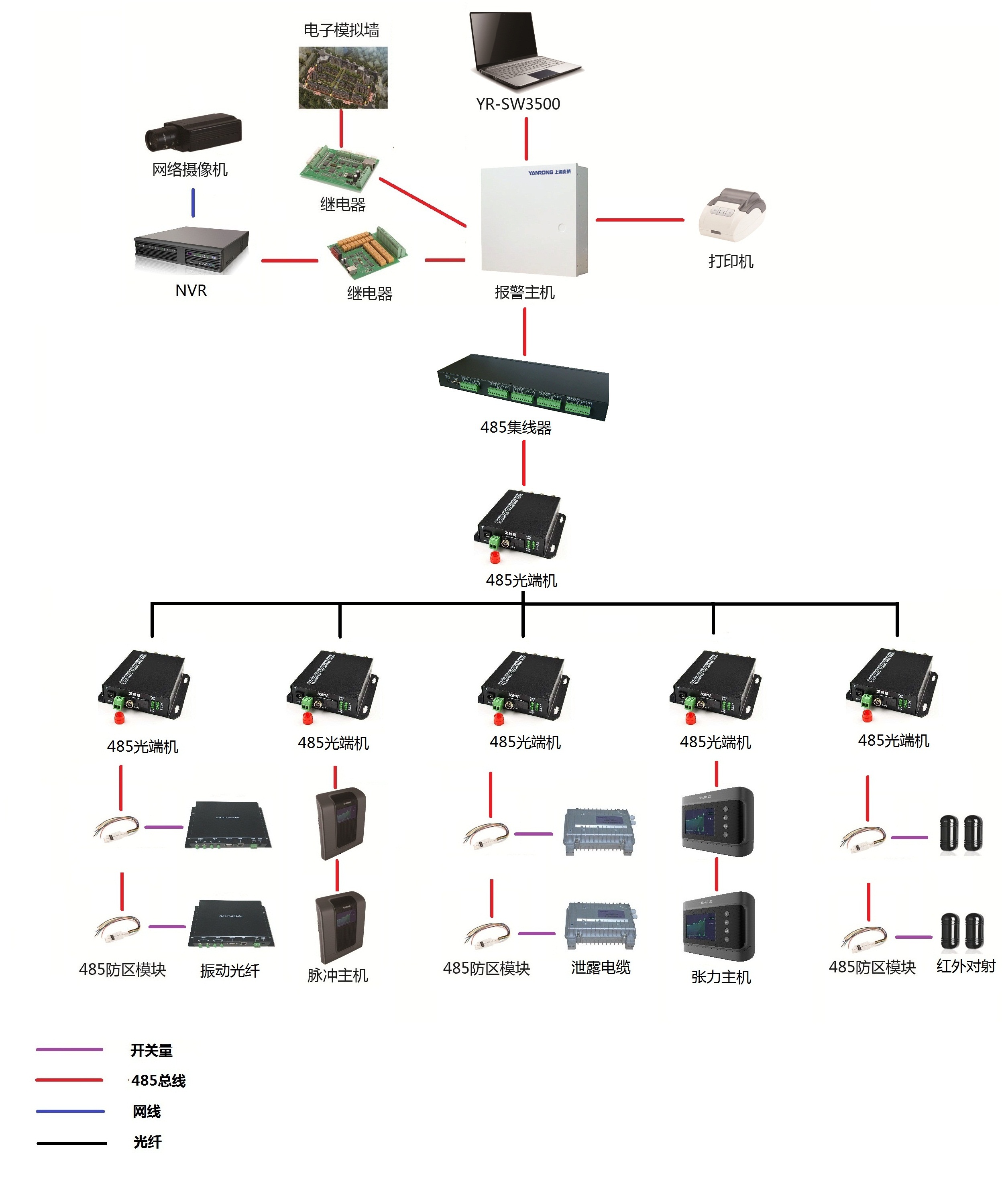

系统架构图:
方案三
周界每0.6~1公里放置一台中心控制键盘,这0.6~1公里区域内的前端设备(脉冲围栏主机/张力围栏主机/泄露电缆主机/振动光纤主机),通过RS485总线的方式接入到中心控制键盘,中心控制键盘通过光纤收发器接入交换机,并使用网络单机控制软件SW3500进行集中管理。
系统架构图:
